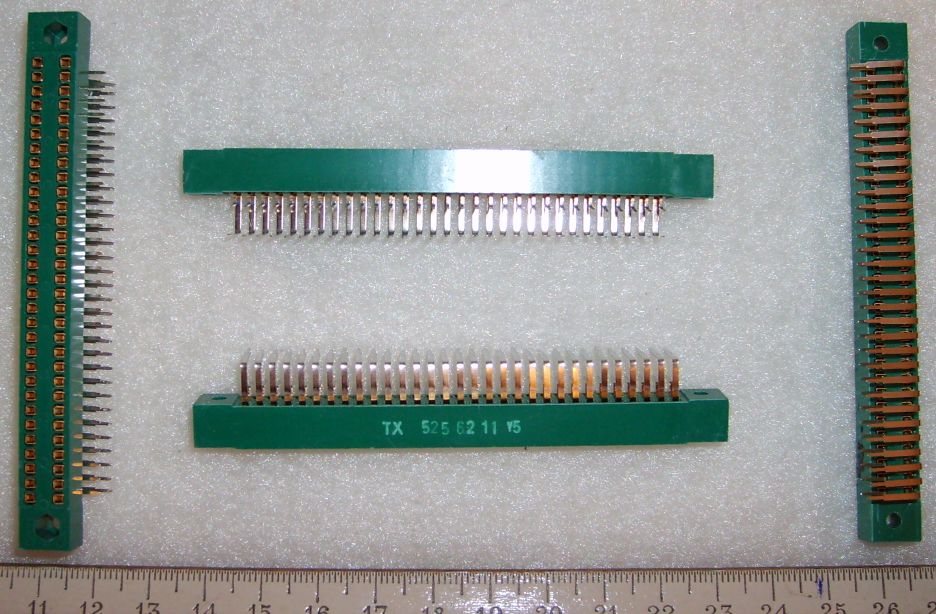

{5139} Konektor TX 525 62 11
Skladem 409 kusů
Cena: 38,- Kč
Popis
SUR samička 62pin stranový do printu
Rozměry: tělísko: 93x9x8mm
Hmotnost: 14,4g
Základní technické údaje: max napětí mezi kontakty 120V, maximální proud 3A (ale pozor! jen při nízkých teplotách a při tomto proudu se nesmí konektor rozpojovat ani spojovat), při teplotě okolo 100°C je povolen proud cca 10x nižší. Přechodový odpor cca 7mohm, síla potřebná k rozpojení(spojení) je O,8N (FRB) a 2N(SOURIAU) na jeden pin.Tyto konektory se používají v obvodech měřící, regulační a výpočetní techniky.
Nejsou vhodné pro přenos větších výkonů a vyšších kmitočtů(max cca 3MHz). Povrchová úprava je zlacení (FRB - kompletně, SOURIAU jen funkční plochy). Konektor je to poměrně spolehlivý. Ovšem je opravdu nutné zajistit, aby konektor fungoval v mechanicky korektních podmínkách a v případě manipulace s připájenými konektory na deskách (zvláště u samečků) zajistit mechanickou ochranu proti ohnutí či zlomení pinu. Piny lze i vyměňovat, popřípadě měnit osazení konektoru. (Pozor, pouze u FRB!) Je na to přípravek, který zajistí, že pin vyjmete bez poškození tělíska konektoru. Tento přípravek však Tesla Jihlava nedodává a já jej také nemám. Ale výroba není složitá - jedná se o tenkostěnnou trubičku, která zajistí stisknutí rozepnutých křidélek pružiny z fosforbronzu, která obepíná každý pin konektoru. Pin pak není ničím držen a lze ho snadno vyjmout.
Stav
Konektory jsou nepoužité, dlouhodobě skladované.
