Skladem 1 kusů

Cena: 750,- Kč

Popis

Rozměry:   228(248)x165x340mm

Hmotnost:  5,67kg

Jedná se o jednoduchý čítač z TESLY Brno, výr.č. 723059,  s dvěma vstupy pro  měření kmitočtů do 12,5MHz. Čítač  též umožňuje měřit délku periody, popř. rozdíl  délky  period v obou kanálech. Časové intervaly lze měřit od 0,1s  do  107s. Vstup B má kmitočtový rozsah do 10MHz.  Přístroj obsahuje přesný  časový normál 10MHz.

Stav

Přístroj je pouze částečně funkční. V roce 2008 jsem tento přístroj připravoval k vystavení zde na Aukru. Měl celou řadu závad a mně se tehdy podařilo čítač uvést do provozuschopného stavu. Sada obrázků tento stav dokumentuje.... Ale v současné době nastal problém - po zapnutí jsem zjistil, že čítač opět nefunguje. Problém tkví v časování hradla - nespíná se měřící cyklus. Díky tomu čítač defacto neměří. Lze pouze spustit ruční periodu tlačítkem "nulování", pak čítač podle daného rozsahu změří kmitočet či periodu. Každopádně kmitočtový normál v pořádku, zobrazovací jednotka také (problém je trochu s druhým místem displeje - pomaleji se nastavuje na správnou hodnotu a někdy zůstává "viset" jedna číslice). Selftest čítače probíhá také, ale samozřejmě je ovlivněn nefunkčností hradlování -  při ručním sepnutí funguje.

Popis  k jednotlivým obrázkům:
Na obr.č. 1 (nahoře) je měření  kmitočtu normálu - na 10MHz chyba 5Hz!
Na obr.č. 1 (dole)  porovnání měření s čítačem BM 526  sedí na digit  (upozorňuji,  že čítač umožňuje zobrazit i tzv. schovaná místa - cca 2-3).

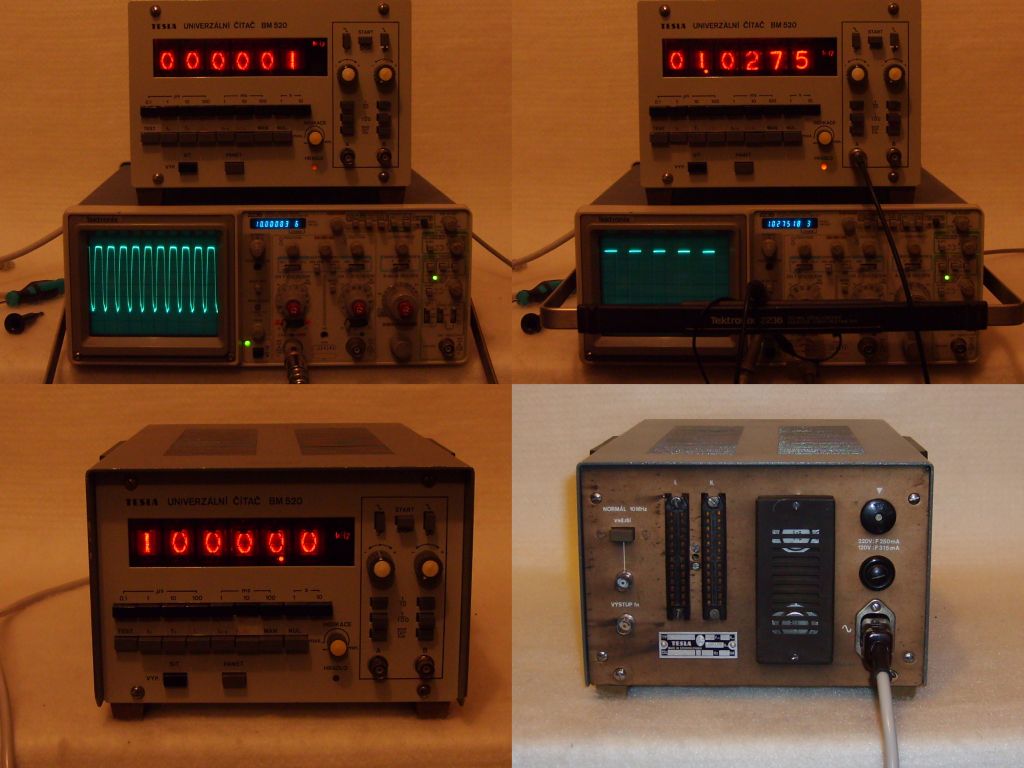

Na obr.č. 2 (vlevo nahoře) opět měření výstupního  signálu normálu s ukázkou  průběhu.
Na obr.č. 2 (vpravo  nahoře) měření výstupního signálu kalibrátoru  osciloskopu.
Na  obr.č. 2 (vlevo dole) vnitřní autotest kmitočtem 10MHz.
Na  obr.č. 2 (vpravo dole) zadní pohled. Konektory umožňující  připojení   tiskacího zařízení TESLA BP 4450 pomocí adaptéru  TESLA BP 5200.

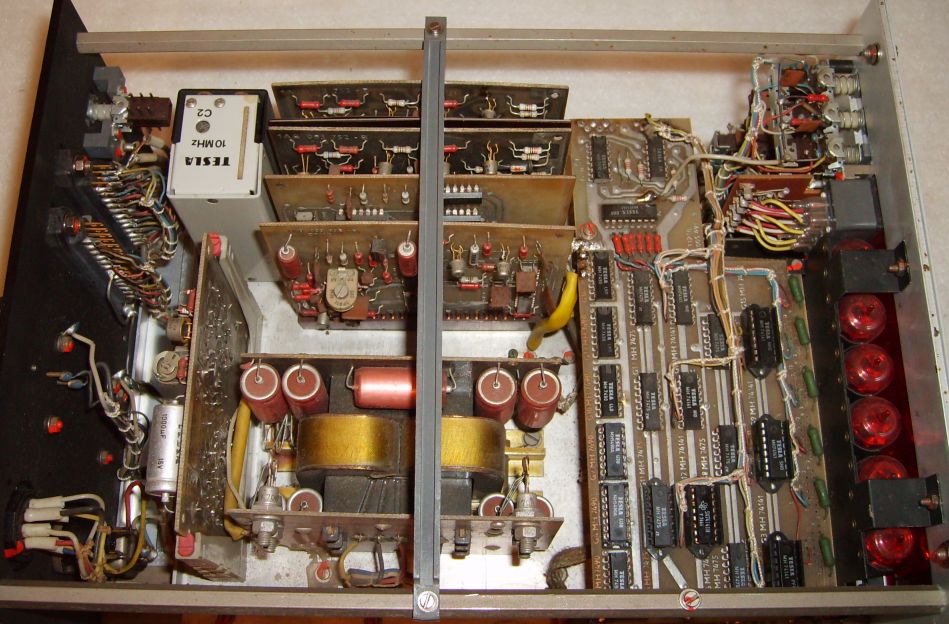

Na obr.č. 3 je patrný vnitřek přístroje  včetně některých oprav. Opravy s  moderními paticemi jsou  mého původu. Jinak je přístroj poměrně zachovalý, pouze  na  vstupních deskách jsem přepájel několik tranzistorů.
Znovu upozorňuji, že tyto fotografie jsou z roku 2008, kdy čítač plně fungoval.



Poštovné

100,- Kč - cenný balík
